例-常用普通的简单例子
概述
- 一般的最常用的简单例子,主要介绍整个工作流的一个步骤流程
示例
这里主要介绍大致的步骤：
首先，就是画流程图了，可从“系统管理”模块下的“工作流管理”-“业务流程定义”菜单进入：

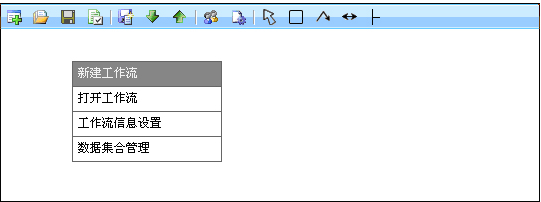

新建工作流,选择“实体名称”,填写“流程描述”，其他无特殊需要时都可不用设置：

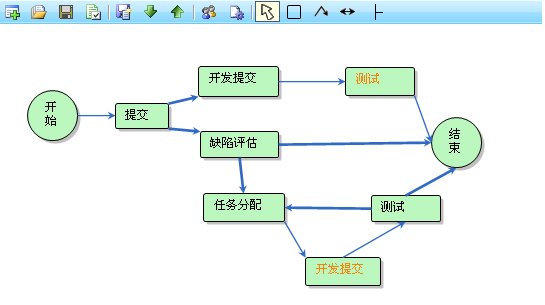

根据业务需求，开始画流程的每个任务步骤和连线：

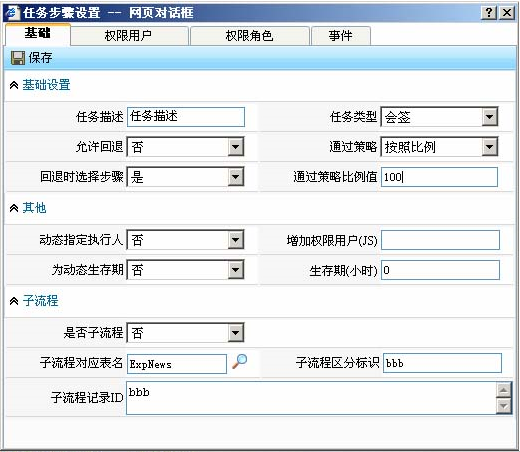

画好后，就开始设置每个任务步骤，右键对应的任务步骤，在弹出的窗口中设置，

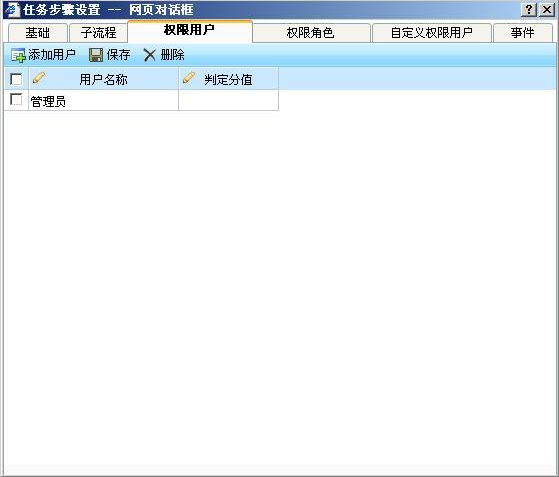

无特殊要求时，只要设置“任务类型”、“动态指定执行人”，选择添加权限用户或权限角色即可：

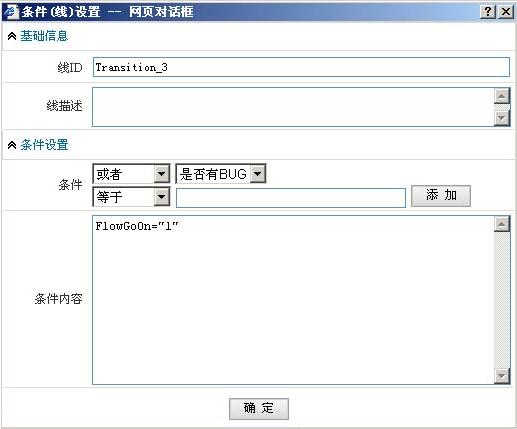

接着可设置连线的条件，同样是右键对应的连线来打开设置窗口：

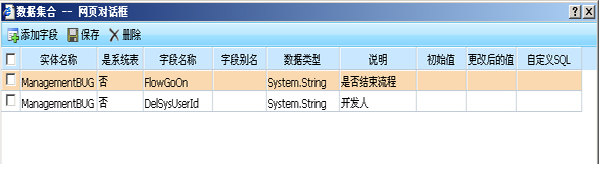

当然了，设置条件前，需要先添加作条件的字段，从“数据集合管理”页面来添加：

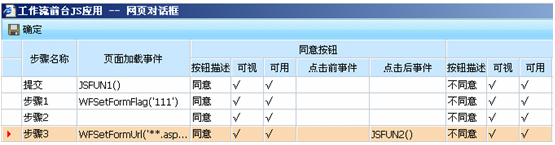

如果需要用到一些JS处理事件时，就从工具栏打开各步骤的JS设置页面：
以上各步设置时，记得确定保存，最后再点击定义的主页面工具栏的“保存”按钮保存整个
流程图，至此，一个简单的流程图就画好了。
接着就是要启动引擎，准备跑下流程，看是否正确，

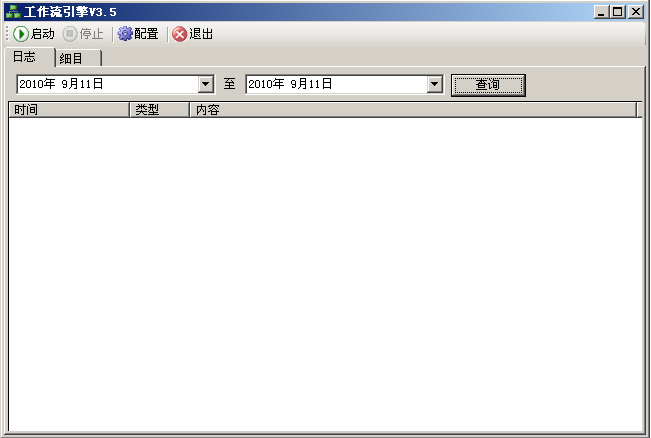

点击“启动”按钮启动引擎：
引擎启动后，进入具体业务的网格页面，选择要测试的记录，点“提交”按钮提交工作流，如果设置正确
的话，就会提示“提交成功”的信息，失败的话，就要找原因，比如引擎和WEB.CONFIG设置是否对应、正确，
流程图的提交前事件、同实体多流程区分标识的设置等等是否正确。
提交成功后，进入“我的工作台”下的“工作内容”，双击当前流程记录，开始接下去的审批操作：

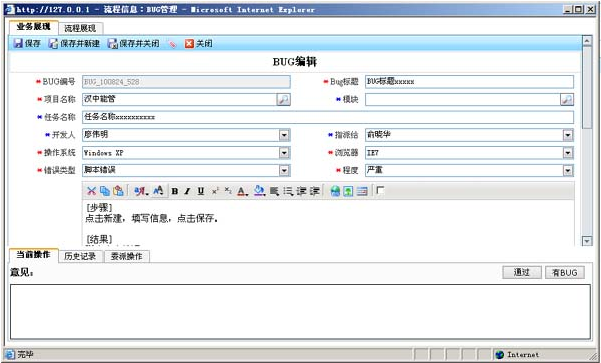

这是审批页面，填写意见，点击相应的按钮进行操作，如“同意”、“不同意”、“终止”等：
审批过程中，要注意看下步步骤的审批用户是否和业务要求的一致、当中要修改的数据库相应
数据是否修改了、流程是否按实际的流向条件走、动态执行人是否按设置的体现等等。
经过多次跑流程测试(流程图画好后，一定要跑流程测试)，一个简单的工作流就完成了。
如果需发给现场，就用工具栏的导出按钮来导出该工作流的整个对象，发给现场导入即OK。
相关链接
例-提交时自动指定或弹窗选择用户
概述
- 流程提交时，需自动指定相应的用户，或是弹窗选择对应的用户
示例

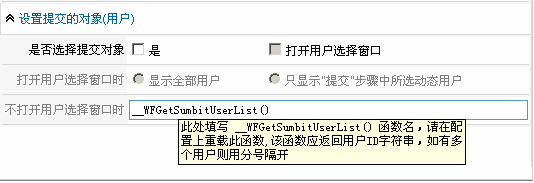

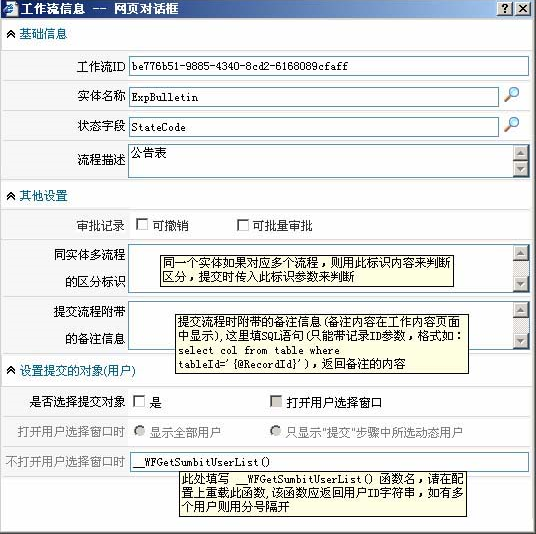

在这里设置是否要弹窗选择用户，或是自已写代码处理自动传指定用户。
<ToolBar UniqueNo="0"> <UserButtons> <Button Target="Grid" Name="cmd提交" Text="提交" ToolTip="提交" Type="Normal" Image="WebToolBar/16_Import.gif" DisplayMode="TextAndImage" Script="WFSubmit()"></Button> </UserButtons> <Scripts> <Script> <![CDATA[ function __WFGetSumbitUserList(){ //重载，返回提交用户ID集合,系统自动会调用执行此函数 //代码段，如调用Webservice //.... return "aaaid;bbbid;cccid"; //返回 } ]]> </Script> </Scripts> </ToolBar>1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
例-动态指定下一步骤执行人
概述
- 和“提交”时的指定是不一样的，这里是指在审批过程中，动态指定下一步骤的审批用户
示例
例如：A—>B—>C—>D流程，D步骤要由当前记录对应的部门主管来审批，那么这就无法事先在画流程图时就设置好
权限用户、角色了，所以D步骤的“动态指定执行人”要设置为“是”，表示在C步审批时，动态指定D步的审批用户，
如下图，C步审批时，在审批页面上会出现“下步执行人”的选择控件，选择好后审批。
这里的选择窗口默认是列出全部的用户，但有些业务可能要求不列出全部的用户来供选择，这时就要在D步的
“用户（动态执行人）”、“角色（动态执行人）”上设置添加这部分供选择的用户，这样选择窗口中就会
只列出这部分的用户来供选择。
上面这种方式是需要弹窗手工选择，当然了，有时客户要求不要手工选择，要自动选好下步执行人，那要怎么做呢？
其实这里就可以变通一下了，我们只要把“下步执行人”的文本框中自动填好指定用户，然后再把“下步执行人”
整个控件隐藏了，是不是让人看起来就像是自动指定了？对，就是这个效果了。实现这个效果需要我们自己写JS代码，
设置在D步骤那里的“页面加载事件”，填个方法名。
这个JS代码需包括几个内容，如下例子： function JSFUN1(){ var userList=""; //代码段，JS+WebService，获取要指定的用户ID //userList=.... $("#DynamicUserValue").val(userList); //将用户ID字符串赋值给“下步执行人”文件框 $("#DynamicObj").hide(); //隐藏“下步执行人”整个控件 }1
2
3
4
5
6
7
8
9
10
11
例-审批过程中显示不同的业务展现页面
概述
设置在流程审批过程，不同步骤的审批页面中，“业务展现”可设置成不同的业务FORM页面，
如果不设置，那所有步骤的审批页面的“业务展现”都是同一个FORM页面。
示例

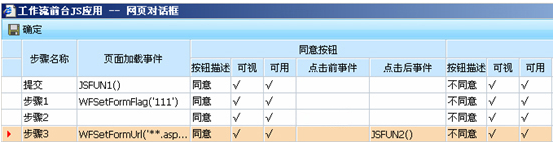

如下图，在对应步骤的“页面加载事件”上设置，
可调用 wm.wf.setFormUniqueNo(FormUniqueNo) 或 wm.wf.setFormUrl(Url) 两个通用函数，一个是通过设置
UniqueNo，一个是直接设置具体的URL地址
如：
wm.wf.setFormUniqueNo('111')
wm.wf.setFormUrl('../Config/Edit.aspx?Mappingid=123456&UniqueNo=0')
例-审批过程需操作到数据库
概述
- 在流程审批过程中，如果需要操作到数据库时，下面举出几个例子
示例
有两种实现方式：

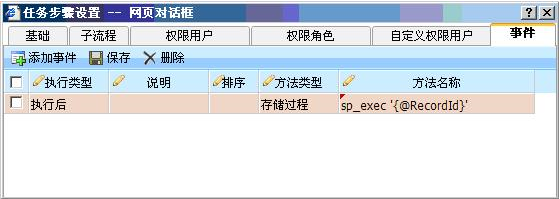

1.在对应步骤中的“任务步骤设置”页面的“事件”页签中添加记录，选择“存储过程”类型：
注：不管是点击同意、不同意或终止按钮，只要这个步骤审批过后都会去执行存储过程
所以如果设计上只要求同意后才操作数据库的话，则要在存储过程中加判断，判断是审批同意后
才去执行存储过程中所要处理的部分。

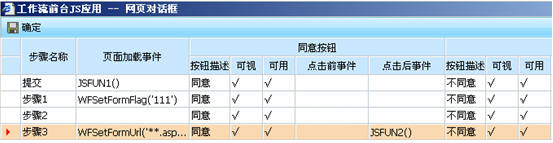

2.在“工作流前台JS应用”页面中,相应步骤的相关按钮上增加点击前或点击后的JS事件,
通过JS+WebService方式去操作数据库：
相关链接
例-批量审批
概述
- 批量审批
示例
1.在流程定义中，“工作流信息”设置页面中，设置该流程为可批量审批
2.在“工作内容”里的“未审核”页签中，勾选可进行批量审批的业务
(勾选的记录需为同一实体表)，双击，弹出批量审批页面来进行批量审批操作
3.批量审批页面中的“业务展现”页面，是调用业务的GRID网格页面(需创建虚拟的业务菜单)，故相应的业务
实体配置文件中需配置相关网格页面的UniqueNo，UniqueNo固定为250088(如果一个实体中有多个流程，那么这个UniqueNo
就要多加上流程的标识，比如流程１的区分标识为“省级”，流程２的区分标识为“市级”，那么UniqueNo应设置为
250088_省级和250088_市级，也就是说需要创建两个虚拟业务菜单)，数据源用自定义数据源，
过滤条件可从Request取选中的记录ID集合，Reqeust参数为：RecordIds
<Grid Name="ThisTable" HasPurviewFilter="false" UniqueNo="250088" FreezedIndex="0" AllowEdit="false" HasRowHeader="True" HasChecked="True" OpenCheckedEdit="True" WinHeight="600px" WinWidth="800px" OpenType="showmodaldialog" EditURL="Config/Edit.aspx"> <Column Field="Column1" FieldType="VarChar" CaptionText="描述" Width="100"></Column> <Column Field="Column2" FieldType="VarChar" CaptionText="描述" Width="100"></Column> <DataSource Type="SqlServer"> <![CDATA[ select * from ThisTable where ThisTableId in ({@Request['RecordIds']}) ]]> </DataSource> <DataSource Type="Oracle"> <![CDATA[ select * from ThisTable where ThisTableId in ({@Request['RecordIds']}) ]]> </DataSource> </Grid>1
2
3
4
5
6
7
8
9
10
11
12
13
14注：批量审批仅对于一些比较简单的审批流程的使用，如果有审批前后事件、需选择执行人等处理的话，最好不要使用批量审批，
因为这些处理无法调用执行到。
例-不填写审批意见可提交
概述
- 添加JS后代码后，不填写审批意见直接提交后，审批意见为点击按钮的显示文本。
示例
在项目根目录下的JavaScript\User\User_WFlow.js中添加代码。 function takeche() {//用来让审批意见可以不填 不填的时候 根据点击按钮的文本值填充进去 if($("#__OptionCheck").length) $("#__OptionCheck").val(true); } $(takeche);1
2
3
4
5
6
7
例-审批中手动选择下个步骤
概述
- 有些业务可能要求在某个步骤审批时，可以手动选择下个审批步骤。
示例
有些业务可能要求在某个步骤审批时，可以手动选择下个审批步骤，此时可以在该步骤的“任务步骤设置里”基础设置中，
将“同意时选择下步骤”选项目设置为“是”即可实现该需求。

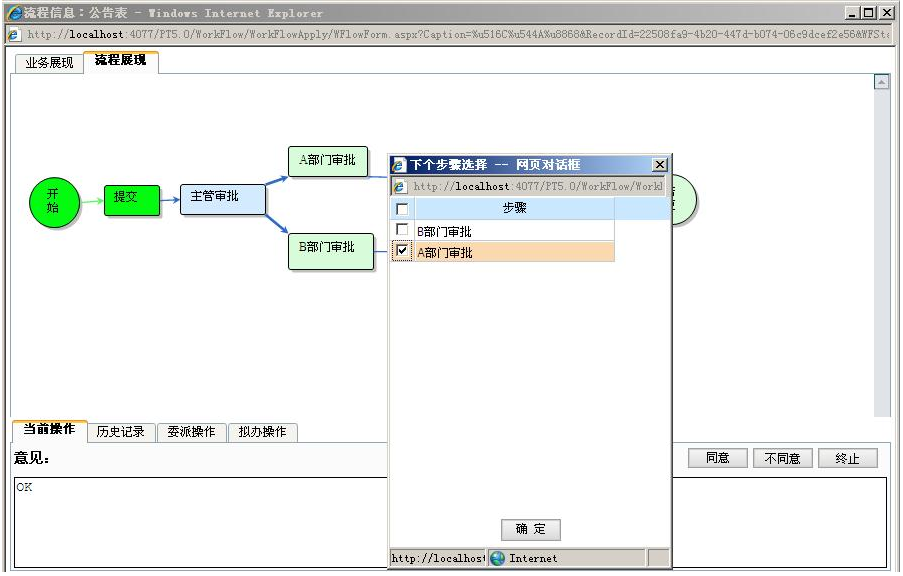

审批时，点“同意”按钮，会弹出一个选择窗口来选择下个步骤，如下图，当前步骤是“主管审批”，其直接的下几个步骤有两个，
选择其中的一个，点确定后，流程就往这个步骤走：
例-Visio流程图相关
概述
- Visio流程图相关例子，包括画图，展现
示例
1.Visio流程图定义页面
画Visio流程图的页面和工作流定义页面不太一样，地址为：WorkFlow/WorkFlowDesign/WFlowMain.aspx?flowType=Visio
比工作流定义页面多加了flowType参数，如果项目要用到，需要自己添加业务菜单。
画流程图和画工作流的是一样的操作。
2.Visio流程图展现
展现的地址为：WorkFlow/WorkFlowApply/WFlowVisio.aspx?WFObjectId=2fd308bf-c9a1-4956-9ccd-48731a862e44，
WFObjectId参数为：工作流文件名。

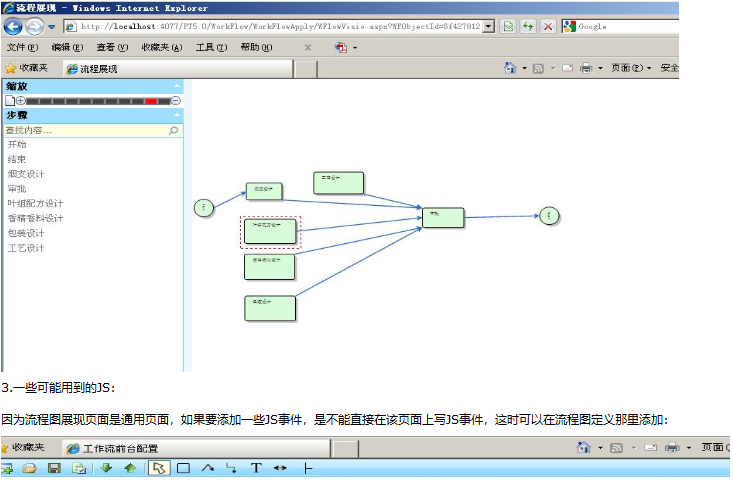

显示页面如下：
3.一些可能用到的JS：

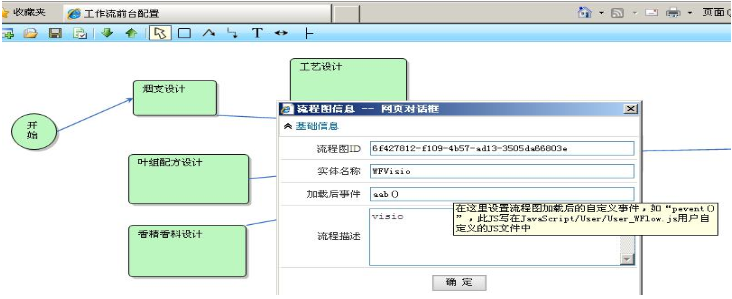

因为流程图展现页面是通用页面，如果要添加一些JS事件，是不能直接在该页面上写JS事件，这时可以在流程图定义那里添加：
将加载事件写在User_WFlow.js文件里，然后在加载事件里写自己要处理的JS。
下面是例子（包括给步骤加各种事件，改变颜色等）：
//流程跟踪图加载事件 function aab() { //给每个步骤加点击事件 for(var i = 0; i < flowObj.Activitys.length; i++){ var Act = flowObj.Activitys[i]; //01: 填充步骤 for(var k=0;k<jsonRun.count;k++){ if(jsonRun.data[k].RUNNINGSTEP == Act.id){ Act.fillColor = jsonRun.data[k].COLOURCODE; document.getElementById(Act.id).fillColor =jsonRun.data[k].COLOURCODE; //步骤颜色 } } //02：弹出页面事件 for(var j=0;j<jsonShow.count;j++){ if(jsonShow.data[j].STEPID == Act.id){ //绑小图片，可弹出窗口 flowObj.attachObjectEvent(Act.id,"activity","onclick","showClick","弹出窗口事件"); //先添加事件到数组中 } } } flowObj.addEvent(); //真正将事件添加到步骤上 //每个步骤的事件 for(var i = 0; i < flowObj.Activitys.length; i++){ var Act = flowObj.Activitys[i]; document.getElementById(Act.id).bind( "click", window["stepClick"]); //直接绑步骤单击事件 } //填充线条 for(var l=0; l<flowObj.Transitions.length; l++){ for(var k=0;k<jsonRun.count;k++) { if(jsonRun.data[k].RUNNINGSTEP == flowObj.Transitions[l].fromAct && jsonRun.data[k].NEXTSTEP == flowObj.Transitions[l].toAct) { $(flowObj.Transitions[l].id)[0].strokecolor= jsonRun.data[k].COLOURCODE; //线条颜色 } } } } function stepClick() { //步骤直接点击事件处理 //... } function showClick(curStep) { //步骤小图片点击事件处理 //... }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
例-自定义权限用户
概述
- 在流程图相应的任务步骤上设置“自定义权限用户”，可真正实现动态设置审批用户
示例
经常有这样的需求，提交人提交的申请要提交给对应的上级经理审批，
原来的做法一般是通过JS调用WebService来取到对应的上级经理，

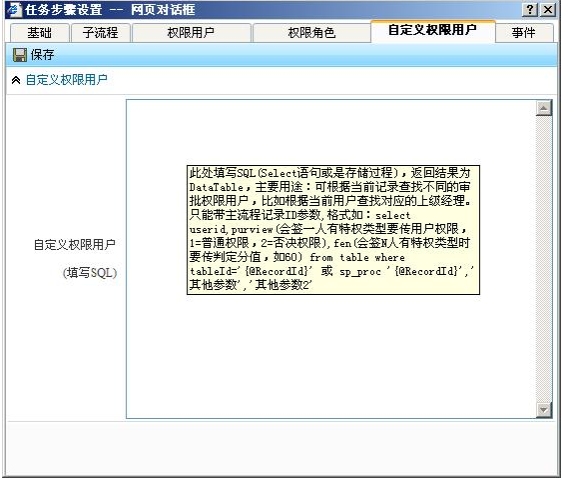

现在多了一种方式，直接在流程相应步骤上设置“自定义权限用户”即可，如下图所示，
可填写Select语句或是存储过程，伪变量只有包含记录ID('{@RecordId}')，
注：
第一列返回用户ID，
第二列返回用户权限（会签一人有特权类型时才用到，1=普通权限，2=否决权限，其他情况下可不传或传1）
第三列返回判定分值（会签N人有特权类型时才用到，填写分值，如60，其他情况下可不传或传任意大于０的整数）
SQLSERVER存储过程例子： ALTER procedure [dbo].[SP_Test] @RecordId varchar(50) as begin --第一列用户ID，第二列用户权限(1=普通权限，=否决权限)，第三列判定分值 --第二列和第三列在会签类型(一人有特权、N人有特权)时才用到，其他情况下可只返回第一列 select '88888888-8888-8888-8888-888888888888',2,60 union select '49e2a44e-5370-4392-9b70-e7703c1baa13',1,40 end1
2
3
4
5
6
7
8
9
10
11ORACLE存储过程例子： CREATE OR REPLACE procedure SP_Test( P_RecordId varchar2, myCursor out sys_refcursor ) is begin open myCursor for select '88888888-8888-8888-8888-888888888888',2,60 from dual union select 'a589da05-bba3-48a0-8d21-67767610a292',1,40 from dual; end SP_Test;1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
例-自定义C#代码调用
概述
- 在自己的C#代码中启动或呼叫工作流引擎
示例
/// <summary> /// 启动新工作流 /// </summary> /// <param name="XMLCon">参数XML</param> /// <returns></returns> [LogicMethod] public string StartWorkFlow(string XMLCon) { XmlDocument doc = new XmlDocument(); doc.LoadXml(XMLCon); XmlNode root = doc.SelectSingleNode("XMLCon"); string TableName = root.Attributes["TableName"].Value; string RecordId = root.Attributes["RecordId"].Value; string WFObjectId = root.Attributes["WFObjectId"].Value; string CurrentUserId = root.Attributes["CurrentUserId"].Value; string NewUser = root.Attributes["NewUser"].Value; string SysMappingId = root.Attributes["SysMappingId"].Value; //取备注信息 string wfMemo = ""; string sqlMemo = root.SelectSingleNode("MemoSQL").InnerXml; if (!string.IsNullOrWhiteSpace(sqlMemo)) { sqlMemo = sqlMemo.UnCommentXml().Replace("{@RecordId}", RecordId); if (!string.IsNullOrWhiteSpace(sqlMemo)) { try { wfMemo = Wima.DAL.SysDba.Adapter.ExecuteScalarForString(sqlMemo); } catch { } } } string result = string.Empty; string xml = "<Item "; xml += "KeyValue=\"5\" "; xml += "Id=\"" + Guid.NewGuid().ToString() + "\" "; xml += "Type=\"\" "; xml += "WorkflowId=\"" + Guid.NewGuid().ToString() + "\" "; xml += "ActivityId=\"\" "; xml += "User=\"" + CurrentUserId + "\" "; xml += "ToUser=\"\" "; xml += "NewUser=\"" + NewUser + "\" "; xml += "ObjectId=\"" + WFObjectId + "\" "; xml += "RecordId=\"" + RecordId + "\" "; xml += "WFMemo=\"" + wfMemo + "\" "; xml += "SysMappingId=\"" + SysMappingId + "\" "; xml += "RollBackActivity=\"\" "; xml += "Command=\"start\" "; xml += ">"; xml += "</Item>"; bool enableEngine = AppSetting.GetBoolean("enableWorkflowEngine", true); if (enableEngine) { // 流程引擎独立运行或者服务方式运行调用方式 byte[] buf = new byte[1024]; int count = 0; try { Socket socket = new Socket(AddressFamily.InterNetwork, SocketType.Stream, ProtocolType.Tcp); socket.Connect(EngineServer, Convert.ToInt32(EnginePost)); socket.Send(System.Text.Encoding.Default.GetBytes(xml)); count = socket.Receive(buf); socket.Shutdown(SocketShutdown.Both); socket.Close(); string ret = System.Text.Encoding.Default.GetString(buf, 0, count); return ret.EqualIgnoreCase("ok") ? "1" : "0"; } catch(Exception ex) { LogHelper.Write(ex); return "0"; } } else { // 流程引擎集成运行方式(单独的dll)调用方式 return EngineManager.Instance.Execute(xml) ? "1" : "0"; } } /// <summary> /// 呼叫工作流引擎 /// </summary> /// <param name="XMLCon">参数XML</param> /// <returns></returns> [LogicMethod] public string CallWorkFlow(string XMLCon) { //XmlDocument doc = new XmlDocument(); //doc.LoadXml(XMLCon); bool enableEngine = AppSetting.GetBoolean("enableWorkflowEngine", true); if (enableEngine) { // 流程引擎独立运行或者服务方式运行调用方式 string r = ""; byte[] buf = new byte[1024]; int count = 0; try { Socket socket = new Socket(AddressFamily.InterNetwork, SocketType.Stream, ProtocolType.Tcp); socket.Connect(EngineServer, Convert.ToInt32(EnginePost)); socket.Send(System.Text.Encoding.Default.GetBytes(XMLCon));//doc.InnerXml)); count = socket.Receive(buf); socket.Shutdown(SocketShutdown.Both); socket.Close(); string ret = System.Text.Encoding.Default.GetString(buf, 0, count); return ret.EqualIgnoreCase("ok") ? "1" : "0"; } catch (Exception ex) { LogHelper.Write(ex); return "0"; } } else { // 流程引擎集成运行方式(单独的dll)调用方式 return EngineManager.Instance.Execute(XMLCon) ? "1" : "0"; } }1
